今回は、市販の高演色蛍光灯を、手軽にドライブするためのインバータの実験、その2です。

しばらく前の事。　8Wと10Wの直管形蛍光灯を、電球型蛍光灯のインバータ回路で点灯した実験を公開しています。
結果は、8Wの直管形蛍光灯と、60W型の電球型蛍光灯の回路が、相性良さそう。という内容でした。

→　電球型用インバーターで直管型蛍光灯を点灯（色の道～　Ⅴ）



今回は、FPL27というコンパクトタイプの蛍光灯を、電球型インバータで点灯する実験を行ってみました。


素材は、32W型の電球型蛍光灯。
写真撮影用として売られているのをネットで取り寄せたのですが、思ったほどの性能が無いので、高演色蛍光灯「三菱 FPL27ANX」（演色評価数Ra＝95）と組み合わせられないか？　と思ったのが実験のキッカケです。
　→　32W 撮影用蛍光灯（色評価）

32W、電球型蛍光灯の分解

▲左：ペンチでケースを割っていきます。　／　右：蛍光灯からの配線を巻きほぐします。（ハンダできない材質なので、巻いてあるだけ）

見たところ、筐体のプラスチックが薄いので、カッターで切れ目を入れて、ペンチで剥いてみました。
中の配線を切らないよう、注意深く‥。

中のインバータは、高出力の割には、シンプルな作りです。

インバータを結線・点灯

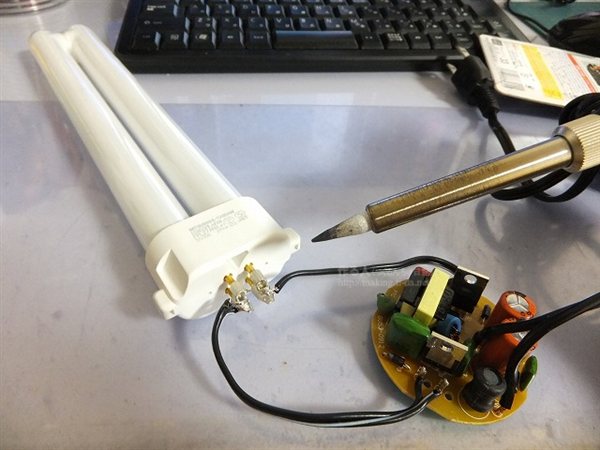

テスターで蛍光灯の端子間の導通を確認してから、蛍光灯の両極の端子と、インバータの出力を配線。
100Vのコードを繋いで、ミスが無いか十分に確認したら、スイッチオン！

瞬時に点灯して、明るさもバッチリです。

32W電球型インバータと、通常インバータの比較

最近は卓上ランプも安く、僕はAmazonで買った￥1,609 のデスクスタンドを作業用に使っています。
これと、高演色ランプの「FPL27ANX」（￥ 1,682）を組み合わせると、暗い現場でも調色作業が捗ります。

→　参考記事　大理石のシンク、鉄筋爆裂痕の補修。

写真の上側は、卓上ランプを分解して、インバーター部を露出させたもの。
下側は、今回実験している、電球型蛍光灯のインバーターです。　

通常インバーター式の蛍光灯と、写真で比べても、ほぼ同等な明るさ。（写真では、床の茶色を反射して、黄色く写っています）

数値データの比較は、以下の通りです。

◆消費電力
電球インバータ： 23 ワット(100V 0.43A / 44VA)
通常インバータ： 22 ワット(100V 0.36A / 37VA)

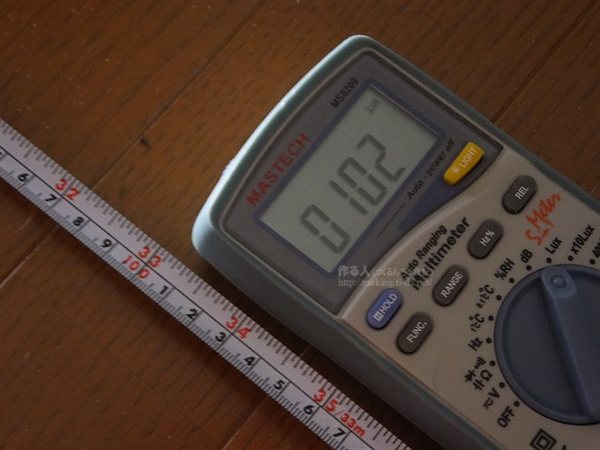

◆明るさ
共に102ルクス（1メートルの距離　水平方向　点灯5分後）

※使用ツール　
　ワットチェッカー　／　簡易照度計

結論

現在、テストのため連続点灯していますが、過熱・異臭もなく、出力も安定しています。
データを見るかぎり、通常インバーターに比べて効率が落ちるようですが、明るさ自体は同等。

放熱などの条件が大幅に変わらない限り、DIYレベルでは互換可能と言って良いかと思います。

これなら、高演色蛍光灯「FPL27ANX」と、電球型32Wインバータの組み合わせで、超小型・高出力の調色用・作業ランプが作れそうです。
→　参考記事：以前作った高演色作業灯


次回は、ランプ製作のお話など‥。
　⇒　電球型・高演色蛍光灯を作っちゃった！　（演色評価数Ra＝95）

　注：一応書いておきますが、高電圧を扱う今回の実験は、危険を伴うため、それなりのスキルが必要です。　ブログに書いてあるからと、安易に真似しないようにです。
